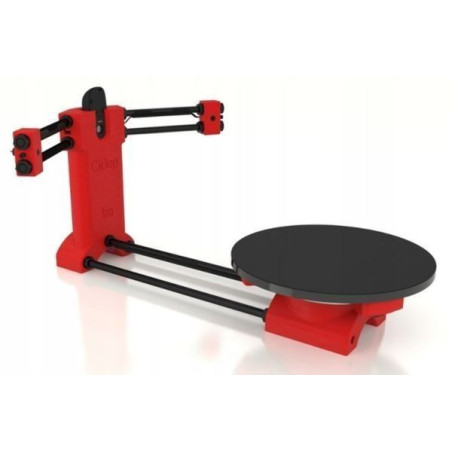

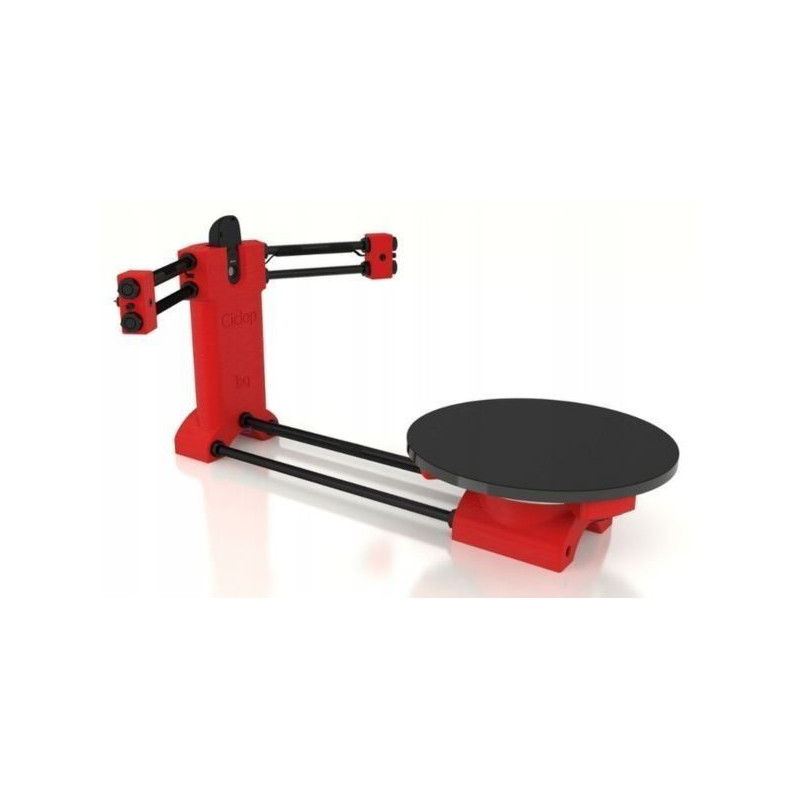

SKANER 3D Horus

W pełni funkcjonalny, prosty w konstrukcji, kompletny skaner 3D do samodzielnego złożenia.

Urządzenie wyposażone jest w wysokiej jakości kamerę oraz dwie sferycznie umiejscowione diody laserowe. Z pomocą kamery, dwa lasery skupiają swój promień na jednym punkcie, tworząc wyimaginowany trójkąt. Znając kąty trójkąta czyli odległość między laserami a kamerą, oprogramowanie oblicza dystans pomiędzy kamerą a punktem, uzyskując w ten sposób pole trójkąta. Skanuje laserowo obracający się na talerzu pierwotny model tworząc cyfrowy kształt 3D obiektu.

Skaner pozwala na precyzyjne stworzenie mapy 3D danego obiektu, oraz za pomocą specjalistycznego oprogramowania, zapisanie go do formatu pliku cyfrowego.

Parametry, które musi spełnić skanowany obiekt:

• Nie mniej niż 5 cm średnicy i 5 cm wysokości (skan mniejszych elementów może być utrudniony)
• Nie więcej niż 20,3 cm średnicy i 20,3 cm wysokości (skan większych elementów jest niemożliwy)
• Masa obiektu: nie więcej niż 3 kg
• Nieprzezroczystość- urządzenie może mieć problem ze skanowaniem obiektów przezroczystych

Specyfikacja urządzenia:

• jakość skanowania: do 0,5 mm
• szybkość skanowania: 2-9 minut
• ilość ruchów w rotacji: max. 1600
• budowa konstrukcji: ABS, metal

1. Działanie: https://www.youtube.com/watch?v=1g66Nss-r_4
2. Opis: http://fabrykator.pl/forum/viewtopic.php?f=100&t=278
3. Oprogramowanie: https://rebrand.ly/horus

• Nakrętka M3, 6 szt
• Nakrętka M8, 28 szt
• Podkładka M8, 18 sz
• Śrubka M8*30, 3 szt
• Łożysko 16014, 1 szt
• Śrubki samogwintujące M3*12, 4 szt
• Śrubki samogwintująceM3*6, 4 szt
• Śrubki M3*8, 10 szt
• Pręcik gwintowany M8*380mm, 2 szt
• Pręcik gwintowany M8*300, 1 szt
• Pręt gwintowany M8*152mm, 4 sztuki
• Części plastikowe, 11 szt
• Kalibrator papierowa, 1 szt
• Płyta kalibracyjna (3mm akrylowa), 1 szt
• Płyta główna, 1 szt
• Złącze USB, 1 szt
• Kamera Logitech HD C270, 1 szt
• Silnik krokowy, 1 szt
• Diody laserowe, 2 szt
• Zasilacz 12V, 1 sztuka
• 8mm Bobbin, 1 szt
• Blat (7mm płyta akrylowa), 1 szt
• Antypoślizgowa mata na płytę, 1 szt

Open Source: Skaner 3D Ciclop to skaner stworzony dla mas. Cała technologia open source udostępniana jest każdemu, kto może zdobyć pliki. Wszystkie pliki można łatwo znaleźć w Internecie. Wszystko, w tym konstrukcja mechaniczna, algorytmy, matematyka i eksperymenty, jest dostępna online dla każdego. Gdy masz już potrzebny sprzęt i pliki, pozostaje tylko drukarka 3D do stworzenia struktury.

DIY: Ciclop 3D w pełni wykorzystuje technologię open source, aby udostępnić swoje narzędzia tysiącom na całym świecie. Ponadto, jeśli istnieje coś, co chciałoby być trochę inne, możesz po prostu zaprojektować własne części do użycia w skanerze 3D, aby upewnić się, że działa dokładnie tak, jak chcesz.

Horus Software: Kolejny element układanki open source - Horus to wieloplatformowe oprogramowanie sterujące skanerami 3D. Horus obsługuje komunikację między komputerem a skanerem, przechwytywanie i synchronizację danych, przetwarzanie obrazu, a nawet kalibrację skanera 3D. Jest to jedno z najlepszych programów do skanowania 3D zaprojektowane z myślą o pełnej funkcjonalności skanerów 3D typu open source. Oprogramowanie można uruchomić zarówno na komputerach PC, jak i Mac. Interfejs użytkownika jest elegancki i łatwy w użyciu. Jest wyposażony w wiele przydatnych narzędzi, a nawet zaawansowane możliwości kalibracji. Jeśli wiesz, jak napisać kod i znaleźć coś, co chcesz poprawić, możesz łatwo dostroić program za pomocą GitHub. Horus to idealne oprogramowanie do parowania ze skanerem 3D Ciclop.

Kamera HD Logitech C270 HD: jest to dość popularna kamera internetowa, ponieważ nie jest droga, ale bardzo wysokiej jakości. Aparat ma możliwość przechwytywania wideo HD 1280 x 720 pikseli. Aparat doskonale nadaje się do rejestrowania drobniejszych szczegółów dowolnego obiektu i przekształcania go w obrazy komputerowe, które można później modyfikować. Ponadto jest wyposażony w czujnik obrazu VGA i technologię RightLight. Ta technologia umożliwia robienie czystych, ostrych zdjęć w słabo oświetlonych obszarach.
